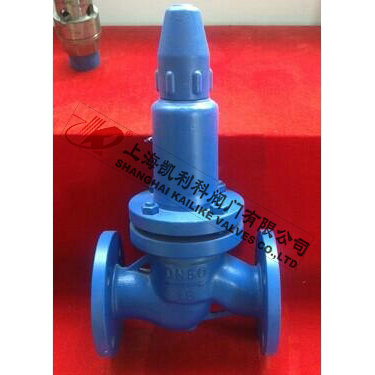

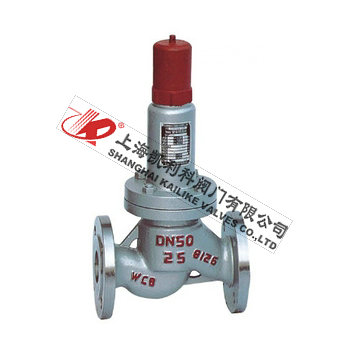

AHN42F平行式安全回流閥安裝于液化石油氣站罐泵出口的液相回流管道上，當泵前壓力超過規定值時，閥門自動開啟并起安全回流作用，保證設備和管路的安全運行。
| 產品名稱： | 平行式安全回流閥 | 產品型號： | AH42F、A42F |
| 公稱通徑： | DN40～DN150 | 結構形式： | 全啟封閉彈簧式 |
| 公稱壓力： | 1.6MPa～4.0MPa | 連接方式： | 法蘭 |
| 適用溫度： | -40ºC～+80ºC | 驅動方式： | 彈簧自動起跳 |
| 閥體材質： | 鑄鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 燃氣、石油液化氣、天然氣等氣體 | 生產廠家： | 上海凱利科閥門有限公司 |
| 設計、制造 | 法蘭連接 | 結構長度 | 公稱通徑 | 公稱壓力 |
| GB/T12243 | JB/T79-94、GB9113-2000 | GB12221-89 | DN25~DN150mm | PN1.6、2.5、4.0MPa |
| 公稱壓力 | 殼體試驗 | 密封試驗 | 開啟壓力 | 適用介質 | 適宜溫度 |
| 1.6 | 2.4 | 0.9PK | 用戶確定 |
液化氣、天然氣 等非腐蝕性介質 |
-40~+80℃ |
| 2.5 | 3.75 | ||||
| 4.0 | 4.4 |
| 閥體、閥蓋 | 閥座、閥瓣、閥桿 | 彈簧 | 密封面 |
| WCB | 鉻不銹鋼 | 鉻釩鋼 | 聚四氟乙烯 |

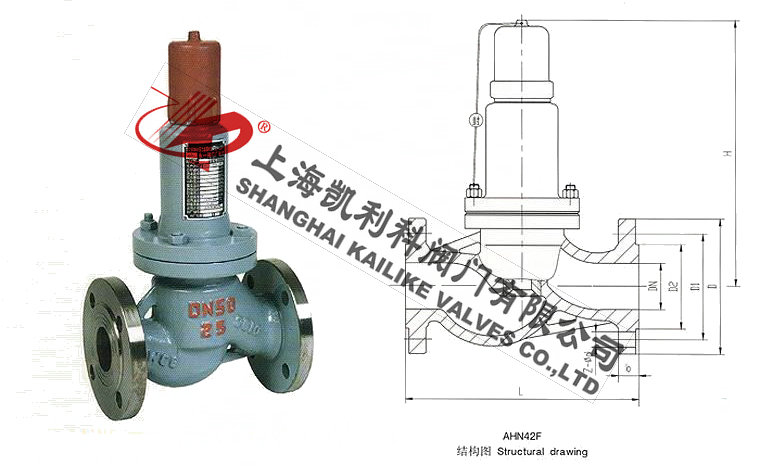

| 公稱通徑 | 尺寸 | ||||||
| D | D1 | D2 | b | Z-ød | L | H | |
| 40 | 150 | 110 | 85 | 16 | 4-18 | 200 | 236 |
| 50 | 165 | 125 | 100 | 16 | 4-18 | 230 | 266 |
| 65 | 185 | 145 | 120 | 20 | 4-18 | 290 | 430 |
| 80 | 200 | 160 | 135 | 20 | 8-18 | 310 | 490 |
| 100 | 215 | 180 | 155 | 22 | 8-18 | 350 | 548 |
| 150 | 280 | 240 | 210 | 24 | 8-23 | 480 | 706 |
聲明：【AHN42F平行式安全回流閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的AHN42F平行式安全回流閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
